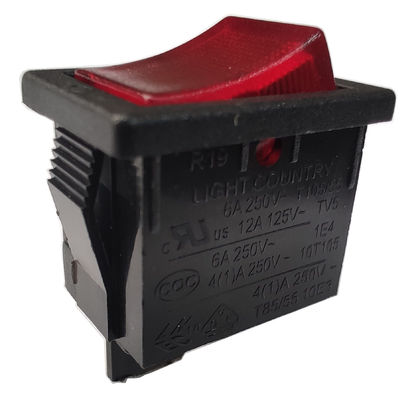

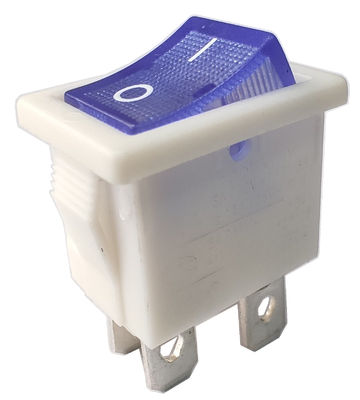

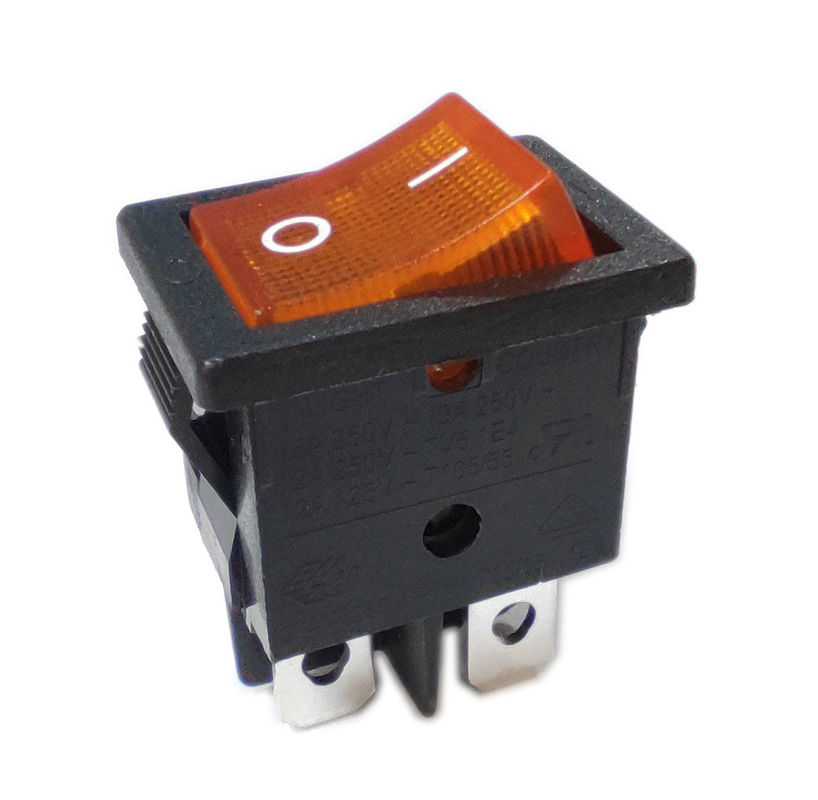

1. Spécification du commutateur à bascule lumineux RA(R19A).
| Fabricant |
Light Country(Changshu) Co.,LTD |
| Nom du modèle |
Commutateur à bascule lumineux RA(R19A) |
| Homologation de sécurité |
UL, CUL, VDE, ENEC, CQC |
| Taille du panneau |
21*15mm |
| Taille du trou de montage |
13*19mm |
| Caractéristiques électriques |
6A/10 250VAC, 10A/15A 125VAC |
| Endurance mécanique |
30 000 cycles |
| Endurance électrique |
10 000 cycles |
| Tension de la lampe |
125V, 250V, 12V, 24V, 48V, 6V, 3V, 72V, 4V, 36V, voir les détails ci-dessous, |
| Couleur de la lampe |
Transparent, vert, bleu, rouge, jaune, voir la liste ci-dessous, |
| Résistance de contact |
<20mΩ |
| Résistance d'isolement |
＞1000MΩ |
| Température ambiante |
T85/T105 |
| Classement au feu |
UL 94V-2. UL 94V-0. Test du fil incandescent, de la flamme à l'aiguille |
| Matériau du boîtier |
PA66/PC |
| Matériau des contacts |
Alliage d'argent |
| Matériau de la borne |
Cuivre argenté |
| Aptitude à la soudure de la borne |
Max 350℃ 3S, ne pas appliquer de pression sur la borne lors du soudage à la main. |
2. Comment commander le commutateur à bascule lumineux RA(R19A) ?
Le commutateur à bascule est une pièce hautement personnalisée. La règle de codage du numéro de pièce est basée sur la demande réelle du client concernant la fonction du commutateur, la couleur du boîtier du composant, la forme et la couleur de l'actionneur, le marquage, le type de borne, la tension de la lampe. Veuillez vous référer aux choix normaux ci-dessous et nous faire part de votre demande. Nous pouvons également effectuer une personnalisation pour bien soutenir le client.
1) Fonction du commutateur à bascule lumineux RA(R19A),
|
Article
N°
|
Pôles/
Positions
|
Position du basculeur |
| Gauche |
Centre |
Droite |
| RA9 |
SPST (avec LED) |
ON |
Aucun |
OFF |
2) Découpe de panneau du commutateur à bascule lumineux RA(R19A).
| Découpe de panneau |
| Z |
Y |
X |
| 0.7~1.25 |
12.8~12.9 |
19.2~19.3 |
| 1.25~2.0 |
12.8~12.9 |
19.3~19.4 |
| 2.0~3.0 |
12.8~12.9 |
19.5~19.6 |
3) Dimension du commutateur à bascule lumineux RA(R19A).
4) Circuit du commutateur à bascule RA(R19A) avec LED.
5) Commutateur à bascule lumineux RA(R19A) Types de bornes.
6) Options de tension de lampe du commutateur à bascule RA(R19A).
| Lampe LED 3VDC |
| Lampe LED 4VDC |
| Lampe NEON 125V |
| Lampe NEON 250V |
| Lampe tungstène 6VDC |
| Lampe tungstène 12VDC |
| Lampe tungstène 24VDC |
| Lampe tungstène 36VDC |
| Lampe tungstène 48VDC |
| Lampe tungstène 72VDC |
7) Options de couleur de lampe du commutateur à bascule RA(R19A).
| Lampe LED blanche |
| Lampe LED rouge |
| Lampe LED jaune |
| Lampe LED verte |
| Lampe néon transparente |
| Lampe néon fluorescente verte |
| Lampe néon fluorescente bleue |
| Lampe tungstène |
